Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Jaminan: | satu tahun | Fitur: | Anti-statis |
---|---|---|---|
Dukungan yang Disesuaikan: | oem | Kekuatan: | Hidrolik |
Ukuran Pelabuhan: | 1/2" ~ 48" | Aplikasi: | Umum |
aplikasi: | air, minyak, gas dan sebagainya | Tekanan Pekerjaan: | PN16 |
Bahan Kursi: | PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam | ||
Cahaya Tinggi: | katup kupu-kupu flangeless besi ulet,katup kupu-kupu flangeless pn10,katup jenis wafer kupu-kupu pn16 |

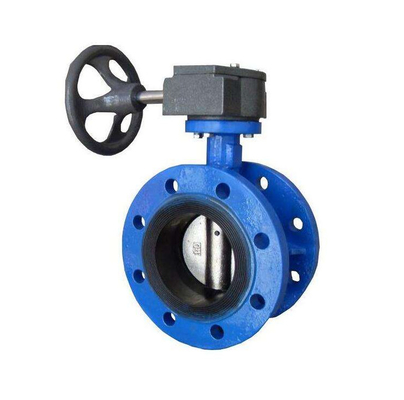

PN10/16 Wafer Besi Cor Ulet atau Katup Kupu-kupu Jenis Lug
Pelat kupu-kupu dari katup kupu-kupu wafer dipasang pada arah diameter pipa.Dalam silinder
saluran badan katup kupu-kupu, pelat kupu-kupu berbentuk cakram berputar di sekitar sumbu, dan sudut rotasi antara
0 °-90 °, yang dapat berperan dalam penyesuaian aliran.Ketika pelat kupu-kupu berputar hingga 90°, katup mencapai Pembukaan maksimum.
Katup kupu-kupu wafer memiliki struktur yang sederhana, berukuran kecil dan ringan, dan hanya terdiri dari beberapa bagian.Lebih-lebih lagi,
itu dapat dibuka dan ditutup dengan cepat dengan memutar 90 °, dan operasinya sederhana.Pada saat yang sama, katup memiliki cairan yang baik
karakteristik kontrol.
struktur
Ini terutama terdiri dari badan katup, batang katup, pelat kupu-kupu dan cincin penyegel.Badan katup silinder, panjang aksial pendek, pelat kupu-kupu built-in.
Ciri-ciri dari
1. Katup kupu-kupu memiliki karakteristik struktur sederhana, volume kecil, ringan, konsumsi bahan, ukuran pemasangan kecil, sakelar cepat, rotasi bolak-balik 90 °, torsi penggerak kecil, dll., Digunakan untuk memotong, menghubungkan, dan menyesuaikan media di pipa, dengan karakteristik kontrol cairan yang baik dan kinerja penyegelan yang dekat.
2, katup kupu-kupu dapat mengangkut lumpur, di mulut akumulasi cairan paling sedikit.Penyegelan yang baik dapat dicapai di bawah tekanan rendah.Kinerja regulasi yang baik.
3, desain ramping pelat kupu-kupu, sehingga kehilangan hambatan cairan kecil, dapat digambarkan sebagai produk hemat energi.
4, batang katup melalui struktur batang, setelah pendinginan dan perawatan temper, memiliki sifat mekanik komprehensif yang baik dan ketahanan korosi, ketahanan abrasi.Katup kupu-kupu membuka dan menutup batang hanya untuk gerakan putar tanpa operasi pengangkatan, pengepakan batang tidak mudah rusak, penyegelan yang andal.Itu diperbaiki dengan pin kerucut pelat kupu-kupu, dan ujung yang menjorok dirancang untuk mencegah batang runtuh ketika sambungan antara batang dan pelat kupu-kupu putus secara tidak terduga.
5, mode koneksi adalah koneksi flange, koneksi klip, koneksi pengelasan pantat dan koneksi klip lug.
Bentuk penggeraknya adalah manual, transmisi roda gigi cacing, listrik, pneumatik, hidrolik, hubungan elektro-hidraulik dan aktuator lainnya, yang dapat mewujudkan kendali jarak jauh dan operasi otomatis.
