Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tempat asal: | Cangzhou | Nama merek: | JUNXI |
---|---|---|---|
Nomor model: | DN250 | Jenis: | Katup Gerbang |
Bahan: | Baja tahan karat304 | Aplikasi: | Umum |
Suhu Media: | Suhu Sedang | Media: | Air |
Ukuran Pelabuhan: | 4 inci | Sertifikat: | CE |
Cahaya Tinggi: | katup gerbang air flange 4 inci,katup gerbang air dn250,katup gerbang besi ulet dn250 |

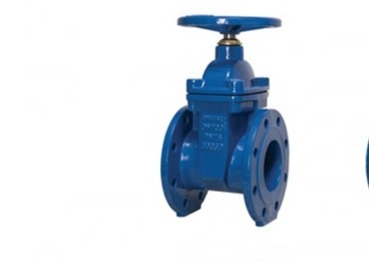

Stainless Steel Cast Iron Manual Flange Knife Gate Valve Connection GB
Cangzhou Junxi International Trade Co., Ltd.
Perusahaan kami memproduksi dan mengekspor semua jenis alat kelengkapan pipa baja karbon, Kelengkapan Pipa Seamless, Kota Cang Zhou kota kami adalah kota kelahiran alat kelengkapan pipa baja karbon.Kami telah mengekspor ke banyak negara, seperti, Rusia, Mesir Malaysia, India, Turki, Indonesia, Yordania dll.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Penggunaan katup
Ketika katup gerbang ditutup
Permukaan penyegelan hanya dapat mengandalkan tekanan sedang untuk menyegel, yaitu, mengandalkan tekanan sedang untuk menekan permukaan penyegelan gerbang ke sisi lain dari kursi katup untuk memastikan permukaan penyegelan, ini adalah penyegelan sendiri. Sebagian besar katup gerbang dipaksa untuk menutup, yaitu, ketika katup ditutup, perlu mengandalkan kekuatan eksternal untuk memaksa gerbang ke kursi katup untuk memastikan permukaan penyegelan penyegelan.
Buka pintunya
Ketika ketinggian gerbang sama dengan 1:1 dari diameter katup, jalur aliran benar-benar jelas, tetapi posisi ini tidak dapat dipantau selama operasi. Dalam praktiknya, puncak batang katup digunakan sebagai tanda, yaitu posisi terbuka, sebagai posisi terbuka penuh. Untuk mempertimbangkan perubahan suhu muncul fenomena kunci, biasanya terbuka ke posisi puncak, dan kemudian kembali ke putaran 12-1, sebagai posisi katup terbuka penuh. Oleh karena itu, posisi katup yang terbuka penuh ditentukan oleh posisi gerbang (yaitu langkah).
Keuntungan dari katup:
1. Hambatan aliran kecil. Saluran sedang di dalam badan katup lurus, media mengalir dalam garis lurus, dan hambatan alirannya kecil.
2. Lebih sedikit tenaga saat membuka dan menutup. Dibandingkan dengan globe valve, karena baik terbuka atau tertutup, arah pergerakan gerbang tegak lurus dengan arah aliran media.
3, tinggi tinggi, waktu pembukaan dan penutupan yang lama. Langkah pembukaan dan penutupan gerbang besar, dan penurunan dilakukan melalui sekrup.
4, fenomena palu air tidak mudah diproduksi. Alasannya adalah waktu shutdown yang lama.
5, media dapat mengalir ke segala arah ke kedua sisi, mudah dipasang. Saluran katup gerbang simetris di kedua sisi.
6, panjang struktur (jarak antara dua ujung penghubung cangkang) kecil.
7, bentuknya sederhana, panjang strukturnya pendek, teknologi manufakturnya bagus, cakupan aplikasinya luas.
8, Struktur kompak, kekakuan katup yang baik, saluran halus, hambatan aliran kecil, permukaan penyegelan yang terbuat dari stainless steel dan paduan keras, umur panjang, pengepakan PTFE. Segel yang andal. Operasinya ringan dan fleksibel.
Pemasangan dan perawatan gate valve harus memperhatikan hal-hal sebagai berikut:
1. Roda tangan katup gerbang, pegangan dan mekanisme transmisi tidak boleh digunakan untuk mengangkat, dan tabrakan sangat dilarang.
2. Pelat gerbang ganda dari katup gerbang harus dipasang secara vertikal, yaitu batang dalam posisi vertikal, dan roda tangan berada di atas.
3 gate valve dengan bypass valve harus dibuka sebelum membuka bypass valve untuk menyeimbangkan perbedaan tekanan antara inlet dan outlet dan mengurangi gaya pembukaan.
4. Untuk katup gerbang dengan mekanisme penggerak, pasang sesuai dengan instruksi produk.5.Jika gate valve sering digunakan, lumasi minimal sebulan sekali.
Deskripsi Produk
Nama | 1-Tubuh | 2-Kursi | 3-Disk | 4-batang | 5-Aktuator |
Bahan | DI | EPDM | DI | 2Cr13 | manual |
DN | NPS | L | A | B | C |
50 | 2" | 150 | 165 | 125 | 102 |
65 | 2 1/2" | 170 | 185 | 145 | 122 |
80 | 3" | 180 | 200 | 160 | 138 |
100 | 4" | 190 | 220 | 180 | 158 |
125 | 5" | 200 | 250 | 210 | 188 |
150 | 6" | 210 | 285 | 240 | 212 |
200 | 8" | 230 | 340 | 295 | 268 |
250 | 10" | 250 | 405 | 355 | 320 |
300 | 12" | 270 | 460 | 410 | 378 |
350 | 14" | 290 | 520 | 470 | 438 |
400 | 16" | 310 | 580 | 525 | 490 |
450 | 18" | 330 | 640 | 585 | 550 |
500 | 20" | 350 | 715 | 650 | 610 |
600 | 24" | 390 | 840 | 770 | 725 |
700 | 28" | 430 | 910 | 840 | 795 |
800 | 32" | 470 | 1025 | 950 | 900 |
900 | 36" | 510 | 1125 | 1050 | 1000 |
1000 | 40" | 550 | 1255 | 1170 | 1115 |
1200 | 48" | 630 | 1485 | 1390 | 1330 |
