Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Pengecoran, Stainless Steel, Kuningan, Besi Cor, Besi Ulet | Media: | Air, Minyak, Gas, Asam, Uap |
|---|---|---|---|
| Standar Atau Tidak Standar: | Standar | Nama Produk: | GERBANG KATUP |
| Standar: | seperti saya | Koneksi: | Koneksi Flange, Benang Wanita |
| model: | model | ||
| Cahaya Tinggi: | katup gerbang besi cor asme,katup gerbang besi cor dn50,katup gerbang baji asme |
||

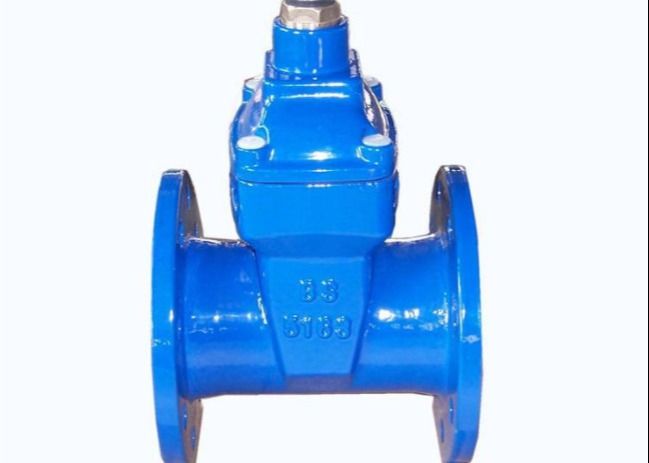

Katup Gerbang Wedge Duduk Tahan Besi Cor
| Standar |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Pengeboran flange sesuai dengan DIN2501, BS4504 dan ANSI B16.1 PN10, PN16, PN25 |
| Jenis | Ujung Bergelang, Ujung Socked, Sambungan Mekanis, batang tidak naik / batang naik |
| Bahan |
Tubuh: Besi ulet GGG40/50 atau Besi CorGG25 Baji: Besi ulet GGG40/50 + EPDM/NBR atau dudukan logam Batang: baja tahan karat 2Cr13, SS304, SS316 Baut dan Mur: Baja Karbon dengan seng berlapis atau SS304,316 |
| Lapisan | Internal dan eksternal dengan lapisan epoksi terikat fusi min250μm |
Aplikasi
Katup ini banyak digunakan dalam pipa cair untuk membuka atau menutup pemasangan di air seperti itu, pembuangan limbah, tenaga listrik, pipa energi, kimia, pengiriman, sumber energi dll.
Standar yang Berlaku
a.Standar Amerika
Desain ke ANSI/AWWA C509
Dimensi tatap muka ke ASME B16.10-2000 (seri ISO 3)
Flange dan pengeboran Untuk SME/ANSI B16.42-1998
b.British Standard
Desain ke BS5163, BS5150
Dimensi tatap muka ke BS5163 (ISO 3series, ISO19 series)
Flange dan pengeboran Ke BS4504 part1 (EN1092)
c.Standar Jerman
Desain ke DIN3352
Dimensi tatap muka ke DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
Flange dan pengeboran ke BS EN1092
| DN | L | D | D1 | D2 | B | F | dan | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• Badan dan kap mesin dari besi tuang ulet EN-GJS-400-15 (GGG-40)
• Spindel terbuat dari A2
• Kacang spindel terbuat dari perunggu
• Kerah spindel didukung pada cakram geser POM
• Baut penghubung yang terbuat dari A2, countersunk dan disegel
• Perlindungan korosi melalui lapisan serbuk epoksi ikatan fusi RAL 5015 (ketebalan film kering rata-rata >250μm)
• Versi air minum: Lapisan karet EPDM baji sesuai dengan lembar kerja KTW dan DVGW W 270
• Versi air limbah: lapisan karet NBR dari baji
