Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Jaminan: | 3 tahun | bahan spool: | 304,316,316L |
---|---|---|---|
Struktur: | Bola | Dukungan yang disesuaikan: | OEM |
Suhu: | PTFE≤150℃, PPL≤300℃ | Ukuran Port: | DN15-DN250, 1/2 "-10" |
Aplikasi: | Umum | Media: | Gas, air, minyak |
Tipe: | KATUP BOLA | ||
Cahaya Tinggi: | 150lb katup bola pneumatik,katup bola pneumatik a36,katup bola manual api |

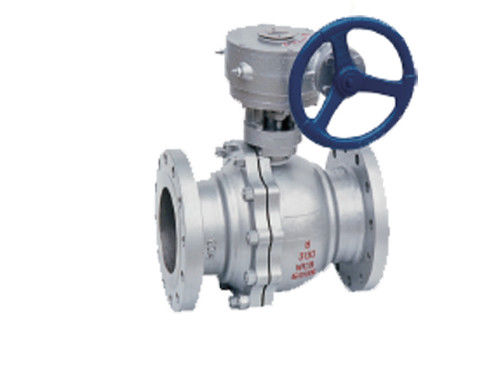

Q41F-150LB/LBP 304/A36 Katup Kualitas Tinggi Pneumatik Manual ASME (API) Flange
Fitur utama
Katup bola itu sendiri adalah karakteristik utama dari struktur kompak, penyegelan yang andal, struktur sederhana, perawatan yang mudah, permukaan penyegelan dan bola sering dalam keadaan tertutup, tidak mudah menjadi erosi sedang, pengoperasian dan perawatan mudah, berlaku untuk air, pelarut, asam dan gas, seperti media kerja umum, tetapi juga cocok untuk kondisi kerja media, seperti oksigen, hidrogen peroksida, metana dan etilena, Ini banyak digunakan di berbagai industri. Badan katup bola dapat menjadi integral atau gabungan.
Deskripsi Produk
Jenis | DN(mm) | NPS (dalam) | L | D | D1 | D2 | B | Z-Ød | H | W | WT(Kg) |
Q41F-150Lb Q41F-150LbP
Q341F-150Lb Q341F-150LbP
Q641F-150Lb Q641F-150LbP
Q9B41F-150Lb Q9B41F-150LbP |
15 | 1/2 | 108 | 90 | 60.5 | 35 | 10 | 4-Ø15 | 55 | 130 | 2.3 |
20 | 3/4 | 117 | 100 | 70 | 43 | 10 | 4-Ø15 | 55 | 130 | 3.0 | |
25 | 1 | 127 | 110 | 79.5 | 51 | 12 | 4-Ø15 | 70 | 160 | 4,5 | |
32 | 1 1/4 | 140 | 120 | 89 | 64 | 13 | 4-Ø15 | 75 | 160 | 5.5 | |
40 | 1 1/2 | 165 | 130 | 98.5 | 76 | 15 | 4-Ø15 | 90 | 200 | 7.0 | |
50 | 2 | 178 | 150 | 120.5 | 92 | 16 | 4-Ø19 | 104 | 350 | 9.5 | |
65 | 2 1/2 | 190 | 180 | 139.5 | 105 | 18 | 4-Ø19 | 153 | 400 | 15 | |
80 | 3 | 203 | 190 | 152,5 | 127 | 19 | 4-Ø19 | 187 | 500 | 19 | |
100 | 4 | 229 | 230 | 190.5 | 157 | 24 | 8-Ø19 | 206 | 500 | 33 | |
125 | 5 | 356 | 255 | 216 | 186 | 24 | 8-Ø22 | 244 | 600 | 58 | |
150 | 6 | 394 | 280 | 241.5 | 216 | 26 | 8-Ø22 | 252 | 600 | 93 | |
200 | 8 | 457 | 345 | 298.5 | 270 | 29 | 8-Ø22 | 283 | 800 | 160 | |
250 | 10 | 533 | 405 | 362 | 324 | 31 | 12-Ø25 | 345 | 800 | 200 |
pengenalan perusahaan
Cangzhou Junxi International Trade Co., Ltd.
Perusahaan kami memproduksi dan mengekspor semua jenis alat kelengkapan pipa baja karbon, Kelengkapan Pipa Seamless, Kota Cang Zhou kota kami adalah kota kelahiran alat kelengkapan pipa baja karbon.Kami telah mengekspor ke banyak negara, seperti, Rusia, Mesir Malaysia, India, Turki, Indonesia, Yordania dll.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Fitur utama
Katup bola itu sendiri adalah karakteristik utama dari struktur kompak, penyegelan yang andal, struktur sederhana, perawatan yang mudah, permukaan penyegelan dan bola sering dalam keadaan tertutup, tidak mudah menjadi erosi sedang, pengoperasian dan perawatan mudah, berlaku untuk air, pelarut, asam dan gas, seperti media kerja umum, tetapi juga cocok untuk kondisi kerja media, seperti oksigen, hidrogen peroksida, metana dan etilena, Ini banyak digunakan di berbagai industri. Badan katup bola dapat menjadi integral atau gabungan.
Keuntungan:
1. Struktur sederhana, volume kecil, ringan.
2. Resistensi cairan kecil, katup bola berdiameter penuh pada dasarnya tidak ada hambatan aliran.
3. Ketat dan dapat diandalkan. Ini memiliki dua permukaan penyegelan, dan bahan permukaan penyegelan katup bola banyak digunakan dalam berbagai plastik, kekencangan yang baik, dan dapat mencapai penyegelan lengkap. Ini juga telah banyak digunakan dalam sistem vakum.
4. Mudah dioperasikan, buka dan tutup dengan cepat, dari buka penuh hingga tutup penuh selama rotasi 90o, nyaman untuk remote control.
5. Perawatan mudah, struktur katup bola sederhana, cincin penyegel umumnya aktif, pembongkaran dan penggantian lebih nyaman.
6. Ketika sepenuhnya terbuka atau tertutup sepenuhnya, permukaan penyegelan bola dan dudukan katup diisolasi dari media.Ketika media lewat, itu tidak akan menyebabkan erosi permukaan penyegelan katup.
.
Kesalahan umum dan metode pemecahan masalah katup bola
1. Bola dicuci
Metode pengecualian: perakitan harus benar, operasi harus stabil, tidak boleh digunakan sebagai katup throttle; Bola harus diperbaiki tepat waktu setelah terbalik dan kursi penyegelan harus diganti.
2, ketika digunakan sebagai fungsi pelambatan, permukaan penyegelan rusak
Metode eliminasi: katup bola tidak boleh digunakan sebagai throttle.
3. Permukaan penyegelan hancur
Metode pengecualian: kencangkan baut di kursi katup harus seragam, gaya harus kecil, lebih baik kencangkan beberapa kali, tidak terlalu banyak dan terlalu kencang pada satu waktu, permukaan penyegelan yang rusak dapat tergores dan diperbaiki.
