Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Jaminan: | 3 tahun | bahan spool: | 304,316,316L |
---|---|---|---|
Struktur: | Bola | Dukungan yang disesuaikan: | OEM |
Suhu: | PTFE≤150℃, PPL≤280℃ | Ukuran Port: | DN15-DN200, 1/2"-8" |
Aplikasi: | Umum | Media: | Gas, air, minyak |
Tipe: | KATUP BOLA | ||
Cahaya Tinggi: | pn1.6 katup bola tiga arah,katup bola tiga arah pn2.5,katup bola 3 arah WCB |

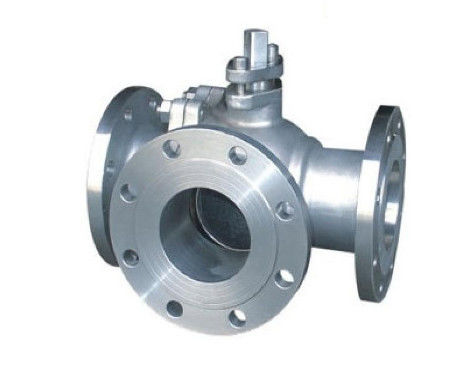

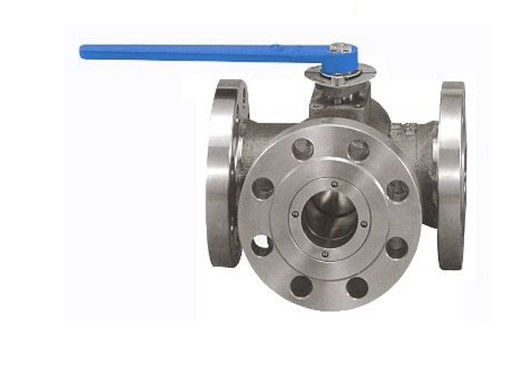

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 Flange Tiga Arah Ball Valve
Struktur katup bola
Properti penyegelan bagus, tetapi semua beban bantalan bola media kerja dilewatkan ke cincin penyegelan outlet.Oleh karena itu, perlu dipertimbangkan apakah bahan sealing ring dapat menahan beban kerja media bola.Ketika mengalami benturan tekanan tinggi, bola dapat diimbangi. Struktur ini umumnya digunakan pada katup bola bertekanan rendah dan menengah. Katup Bola Bola Tetap Bola katup bola tetap dan tidak bergerak di bawah tekanan. Katup bola bola tetap memiliki kursi mengambang, dengan tekanan sedang, gerakan kursi, sehingga cincin penyegel ditekan dengan kuat pada bola, untuk memastikan penyegelan. Biasanya dengan bola pada bantalan poros atas dan bawah, torsi operasi kecil, cocok untuk tekanan tinggi dan katup kaliber besar.
Deskripsi Produk
Tekanan | DN | L | L1 | H | W | Kg | |||||
mm | inci | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4,5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
pengenalan perusahaan
Cangzhou Junxi International Trade Co., Ltd.
Perusahaan kami memproduksi dan mengekspor semua jenis alat kelengkapan pipa baja karbon, Kelengkapan Pipa Seamless, Kota Cang Zhou kota kami adalah kota kelahiran alat kelengkapan pipa baja karbon.Kami telah mengekspor ke banyak negara, seperti, Rusia, Mesir Malaysia, India, Turki, Indonesia, Yordania dll.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Tentang mesin pemasangan pipa, kami memiliki tipe yang berbeda untuk setiap mesin. Kami memiliki mesin siku pembentuk panas, mesin siku pembentuk dingin, mesin tee pembentuk dingin, mesin beveling, mesin peledakan tembakan, dll. Jaminan mesin adalah satu tahun.Jika mesin klien kami bermasalah, petugas layanan purna jual kami akan datang dan membantu klien memecahkan masalah secepat mungkin.
Kesalahan umum dan metode pemecahan masalah katup bola
1. Bola dicuci
Metode pengecualian: perakitan harus benar, operasi harus stabil, tidak boleh digunakan sebagai katup throttle; Bola harus diperbaiki tepat waktu setelah terbalik dan kursi penyegelan harus diganti.
2, ketika digunakan sebagai fungsi pelambatan, permukaan penyegelan rusak
Metode eliminasi: katup bola tidak boleh digunakan sebagai throttle.
3. Permukaan penyegelan hancur
Metode pengecualian: kencangkan baut di kursi katup harus seragam, gaya harus kecil, lebih baik kencangkan beberapa kali, tidak terlalu banyak dan terlalu kencang pada satu waktu, permukaan penyegelan yang rusak dapat tergores dan diperbaiki.
4. Tidak ada tekanan pra-pengetatan pada permukaan penyegelan
Metode pengecualian: permukaan penyegelan kursi katup harus secara teratur diperiksa tekanan pra-pengencangan, dan permukaan penyegelan harus sedikit dikompresi ketika ditemukan bahwa permukaan penyegelan telah bocor atau longgar; Penggantian efek kehilangan pegas yang dimuat sebelumnya.
5, kunci pas, batang katup dan bola tiga celah koneksi besar, kunci pas telah mencapai posisi tertutup, sudut rotasi bola kurang dari 90 derajat dan umur panjang kebocoran
Metode pengecualian: kunci pas, batang katup dan bola mekanisme terbatas dari tiga koneksi longgar dan jarak terlalu besar harus diperbaiki, kencangkan ke perusahaan; Sesuaikan blok batas, hilangkan sudut kunci pas, dan buat bola membuka dan menutup dengan benar.
6. Permukaan kontak antara valve seat dan body tidak mulus dan aus, serta O-ring rusak sehingga valve seat bocor.
Metode eliminasi: perbaiki permukaan kontak yang halus antara dudukan katup dan bodi, kurangi waktu pembongkaran dudukan katup, dan ganti cincin-O secara teratur.
